Цепи - каталог продукции

Начало каталога

Цепи приводные зубчатые

Цепи приводные зубчатые - это цепи, которые служат для передачи больших усилий с высокими скоростями.

Такие цепи имеют высокую плавность хода, а также точность вращения.

Цепи подходят для скоростных металлообрабатывающих станков, текстильных машин, моторной транспортной техники.

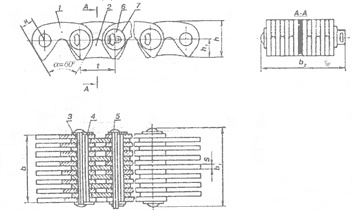

Рис. 1 Цепь приводная зубчатая с односторонним зацеплением 1-рабочая пластина; 2-пластина направляющая; 3-удлиненная призма; 4-внутренняя призма; 5-соединительная призма; 6-шайба; 7-шплинт.

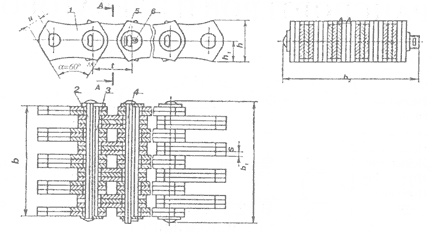

 Рис. 2 Цепь приводная зубчатая с двусторонним зацеплением1-рабочая пластина; 2-удлиненная призма; 3-внутренняя призма; 4-соединительная призма; 5-шайба; 6-шплинт.

Обозначение цепи

t

b, не более

b1, не более

b2, не более

h

h1

s

u

Разрушающая нагрузка, кН, не менее

Масса 1м цепи в кг, не менее

ПЗ-1-12,7-26-22,5

12,7

22,5

28,5

31,5

13,4

7,0

1,5

4,76

26

1,31

ПЗ-1-12,7-31-28,5

28,5

34,5

37,5

31

1,60

ПЗ-1-12,7-36-34,5

34,5

40,5

43,5

36

2,00

ПЗ-1-12,7-42-40,5

40,5

46,5

49,5

42

2,31

ПЗ-1-12,7-49-46,5

46,5

52,5

55,5

49

2,7

ПЗ-1-12,7-56-52,5

52,5

58,5

61,5

56

3,00

ПЗ-1-15,875-41-30

15,875

30,0

38,0

41,0

16,7

8,7

2,0

5,95

41

2,21

ПЗ-1-15,875-50-38

38,0

46,0

49,0

50

2,71

ПЗ-1-15,87558-46

46,0

54,0

57,0

58

3,30

ПЗ-1-15,875-69-54

54,0

62,0

65,0

69

3,90

ПЗ-1-15,875-80-62

62,0

70,0

73,0

80

4,41

ПЗ-1-15,875-91-70

70,0

78,0

81,0

91

5,00

ПЗ-1-19,05-74-45

19,05

45,0

54,0

56,0

20,1

10,5

3,0

7,14

74

3,90

ПЗ-1-19,05-89-57

57,0

66,0

68,0

89

4,90

ПЗ-1-19,05-105-69

69,0

78,0

80,0

105

5,91

ПЗ-1-19,05-124-81

81,0

90,0

92,0

124

7,00

ПЗ-1-19,05-143-93

93,0

102,0

104,0

143

8,00

ПЗ-2-25,4-101-57

25,4

57,0

66,0

68,0

26,7

13,35

3,0

9,52

101

8,40

ПЗ-2-25,4-132-75

75,0

84,0

86,0

132

10,80

ПЗ-2-25,4-164-93

93,0

102,0

104,0

164

13,20

ПЗ-2-25,4-196-111

111,0

120,0

122,0

196

15,40

ПЗ-2-31,75-166-75

31,75

75,0

85,0

88,0

33,4

16,70

3,0

11,91

166

14,35

ПЗ-2-31,75-206-93

93,0

103,0

106,0

206

16,55

ПЗ-2-31,75-246-111

111,0

121,0

124,0

246

18,80

ПЗ-2-31,75-286-129

129,0

139,0

142,0

286

21,00



Пример условного обозначения: ПЗ-1-12,7-26-22,5 ГОСТ 13552-81
ПЗ - цепь приводная зубчатая
1 - тип (с односторонним зацеплением)
12,7 - шаг цепи
26 - разрушающая нагрузка, кН
22,5 - рабочая ширина "b" в мм
ПЗ-2-25,4-101-57 ГОСТ 13552-81
ПЗ - цепь приводная зубчатая
2 - тип цепи (с двухсторонним зацеплением)
25,4 - шаг цепи
101 - разрушающая нагрузка, кН
57 - рабочая ширина "b" в мм

Все подробности спрашивайте у наших менеджеров.
