Цепи грузовые пластинчатые с закрытыми валиками
Цепи грузовые пластинчатые с закрытыми валиками - это цепи, звенья которых образуются из пластин соединяемых гладкими валиками и прикрывающих их полностью.
Такие цепи могут работать только на гладких блоках.
Изготавливаютсяцепи по ГОСТ 23540-79

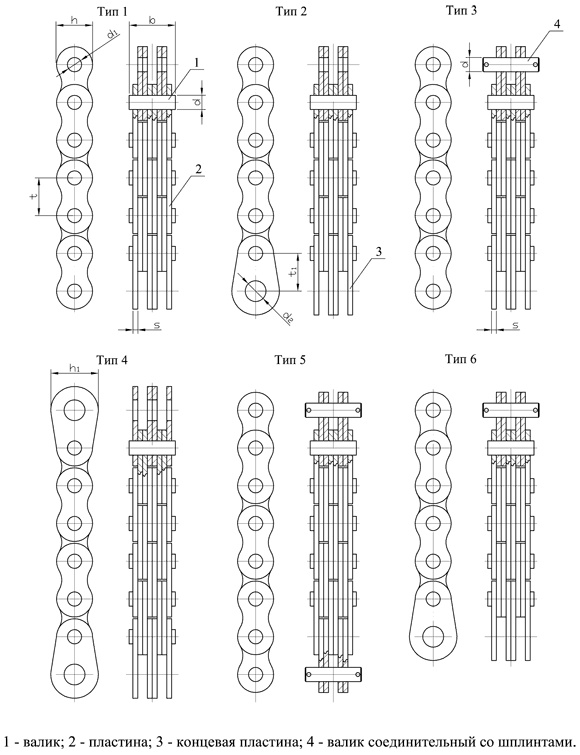

Цепи бывают следующих типов:
Тип 1 - без присоединительных элементов
Тип 2 - с концевыми пластинами на одном конце отрезка цепи
Тип 3 - с соединительным валиком на одном конце отрезка цепи
Тип 4 - с концевыми пластинами на обоих концах отрезка цепи
Тип 5 - с соединительными валиками на обоих концах отрезка цепи
Тип 6 - с концевыми пластинами на одном конце и соединительным валиком на другом конце отрезка цепи
Цепи каждого типа по сочетанию пластин на валике изготавливаются следующих исполнений:
Исполнение 1 - с сочетанием пластин 2х2
Исполнение 2 - с сочетанием пластин 4х4
Исполнение 3 - с сочетанием пластин 6х6
Исполнение 4 - с сочетанием пластин 8х8
Шаг цепи |
Исполнение (соч. плас.) |
Опорная поверхность, см2 |
b,не более |
d |
d1 |
d2 |
s |
h,не более |
h1,не более |
t1 |
Разруш. нагрузка, кН, не менее |
Масса 1м цепи, не более |
12,7 |
1(2х2) |
0,16 |
8,8 |
5,08 |
5,13 |
8 |
1,60 |
11,8 |
18 |
15 |
20,0 |
0,43 |
2(4х4) |
0,32 |
15,4 |
40,0 |
0,85 | ||||||||
3(6х6) |
0,49 |
22,0 |
63,0 |
1,27 | ||||||||
15,875 |
1(2х2) |
0,24 |
10,7 |
5,94 |
5,99 |
10 |
2,00 |
14,8 |
20 |
20 |
30,0 |
0,66 |
2(4х4) |
0,48 |
19,2 |
56,0 |
1,27 | ||||||||
3(6х6) |
0,71 |
27,1 |
90,0 |
1,89 | ||||||||
19,05 |
1(2х2) |
0,35 |
11,9 |
7,92 |
7,97 |
12 |
2,20 |
18,2 |
25 |
25 |
39,5 |
1,03 |
2(4х4) |
0,70 |
20,9 |
78,0 |
1,97 | ||||||||
3(6х6) |
1,04 |
29,9 |
117,0 |
2,96 | ||||||||
4(8х8) |
1,39 |
41,9 |
156,0 |
3,98 | ||||||||
25,4 |
1(2х2) |
0,62 |
17,7 |
9,53 |
9,58 |
14 |
3,25 |
24,2 |
32 |
30 |
72,0 |
1,90 |
2(4х4) |
1,24 |
31,1 |
145,0 |
3,61 | ||||||||
3(6х6) |
1,86 |
44,3 |
217,0 |
5,24 | ||||||||
4(8х8) |
2,48 |
57,5 |
270,0 |
8,19 | ||||||||
31,75 |
1(2х2) |
0,89 |
21,3 |
11,10 |
11,15 |
16 |
4,00 |
30,2 |
40 |
40 |
104,0 |
2,55 |
2(4х4) |
1,78 |
37,5 |
208,0 |
5,00 | ||||||||
3(6х6) |
2,66 |
53,7 |
313,0 |
7,44 | ||||||||
4(8х8) |
3,55 |
70,0 |
400,0 |
9,87 | ||||||||
38,1 |
1(2х2) |
1,22 |
26,8 |
12,70 |
12,75 |
18 |
4,80 |
36,2 |
50 |
50 |
145,0 |
3,47 |
2(4х4) |
2,44 |
46,2 |
290,0 |
6,78 | ||||||||
3(6х6) |
3,66 |
65,6 |
435,0 |
10,10 | ||||||||
4(8х8) |
4,88 |
85,0 |
580,0 |
13,38 | ||||||||
44,45 |
1(2х2) |
1,60 |
30,6 |
14,27 |
14,32 |
20 |
5,60 |
42,4 |
60 |
55 |
186,0 |
5,03 |
2(4х4) |
3,20 |
53,2 |
372,0 |
9,81 | ||||||||
3(6х6) |
4,79 |
75,8 |
558,0 |
14,53 | ||||||||
4(8х8) |
6,39 |
98,4 |
748,0 |
19,41 | ||||||||
50,8 |
1(2х2) |
2,23 |
34,8 |
17,46 |
17,51 |
22 |
6,40 |
48,3 |
70 |
60 |
250,0 |
6,19 |
2(4х4) |
4,47 |
60,6 |
500,0 |
12,06 | ||||||||
3(6х6) |
6,70 |
86,4 |
710,0 |
17,95 | ||||||||
4(8х8) |
8,94 |
112,4 |
950,0 |
23,80 |
Пример условного обозначения:
П-15,875-56-5-2 ГОСТ 23540-79
П - цепь грузовая пластинчатая с закрытыми валиками
15,875 - шаг цепи в мм
56 - разрушающая нагрузка в кН
5 - тип: с соединительными валиками на обоих концах отрезка цепи
2 - исполнение (сочетание пластин 4х4)
