Цепи втулочные

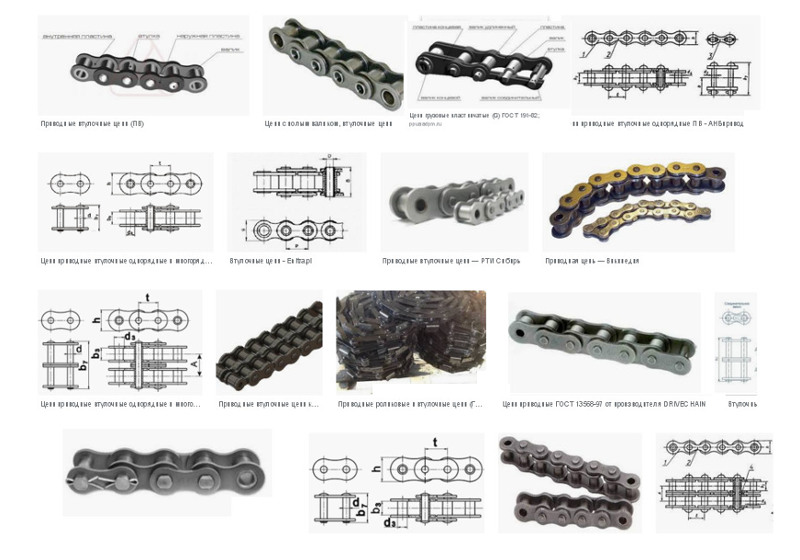

Рисунок 1. Цепи втулочные
Цепи приводные втулочные
Цепи приводные втулочные отличаются от цепей проиводных роликовых тем, что имеют большую площадь шарнира. Это достигнуто за счет большего диаметра валика и втулки при сохранении основных размеров цепи.
Тоесть втулочная цепь по конструкции не отличается от роликовой, за исключением того, что она не имеет роликов. Приводные втулочные цепи бывают однорядными - типа ПВ и двухрядными - типа 2ПВ. Такие цепи более просты по конструкции, имеют меньшую массу, дешевле, но они имеют более низкую износостойкость.
Применяются такие цепи в условиях, где невозможно избежать пыли, грязи, влажности и иных воздействий окружающей среды.
Цепи приводные втулочные бывают:
- Цепи приводные специальные;
- Цепи приводные из нержавеющей стали.

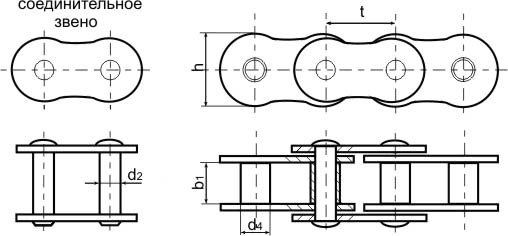

Цепи приводные втулочные типа ПВ (ГОСТ 13568-97)
|
Обозначение цепи |
Основные параметры, мм |
Разруш. нагрузка, кН |
Масса 1м цепи, кг | |||||
|
t |
b1 |
d2 |
d4 |
h |
b7 | |||
|
ПВ-9,525-11,5 |
9,525 |
7,60 |
3,59 |
5,00 |
8,80 |
18,5 |
11,5 |
0,50 |
|
ПВ-9,525-13,0 |
9,525 |
9,52 |
4,45 |
6,00 |
9,85 |
21,2 |
13,0 |
0,65 |
|
№ |
Наименование цепи |
Применяемость |
|
1 |
ПВ-9,525-11,5 |
Автомат фасовочный |
|
2 |
ПВ-9,525-13,0 |
Автомат фасовочный |

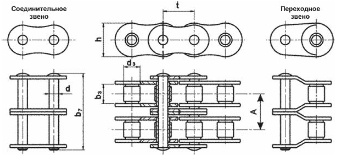

Цепи приводные втулочные типа 2ПВ (ГОСТ 13568-97)
|
Обозначение цепи |
Основные параметры, мм |
Разруш. нагрузка, кН |
Масса 1м цепи, кг | ||||||
|
t |
b1 |
d2 |
d4 |
A |
h |
b7 | |||
|
2ПВ-9,525-20,0 |
9,525 |
5,20 |
4,45 |
6,00 |
10,75 |
9,85 |
27,5 |
20,0 |
1,0 |
|
2ПВ-9,525-23,4 |
9,525 |
9,52 |
4,45 |
6,00 |
16,7 |
9,85 |
36,0 |
23,4 |
1,26 |
|
2ПВ-9,525-16,0 |
9,525 |
5,68 |
3,62 |
5,05 |
10,13 |
8,83 |
22,3 |
16,0 |
0,82 |
|
№ |
Наименование цепи |
Применяемость |
|
1 |
2ПВ-9,525-20 |
Автомат фасовочный |
|
2 |
2ПВ-9,525-23,4 |
Автомат фасовочный |
